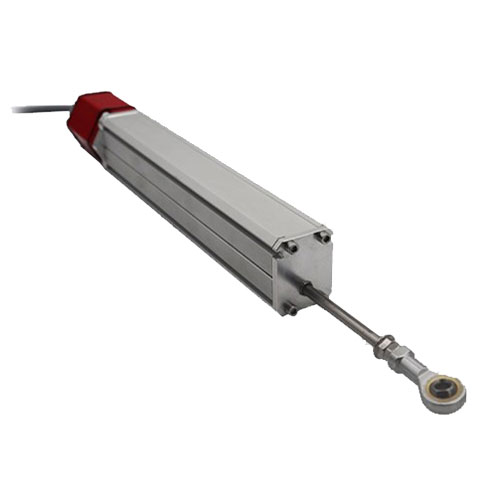

ETS-L Magnetostrictive displacement sensor Technical parameter:

Input：Measurement data: location

            Measurement range: 50mm-7650mm

Output：Voltage：0～10Vdc，10~0Vdc，0～5Vdc，5～0Vdc(controller minimum load: ＞5k Ohms）

               Electric current： 4～20mA，20～4mA，0～20mA，20～0mA(minimum load: 0 Ohms / heavy load: 500 Ohms)

Accuracy：Resolution: 16 bit D / A, up to 0.5um

                   Nonlinearity: < 0.02% of full scale (minimum 100um)

                   Repeatability: < 0.002% of full scale or the same as

resolution： Update time: 0.5ms (range ≤ 1200mm)          1.0ms (range ≤ 2400mm)

                                           2.0ms (range ≤ 4800mm)          3.0ms (range ≤ 7650mm)

Working conditions：  Magnetic ring speed: arbitrary

                                     Working temperature ：- 40～85℃

                                     Humidity / dew point humidity ：90%, no condensation

                                     Temperature coefficient<30ppm /℃

                                     Protection grade：IP65 TP aluminum forming outer pipe

                                     IP68 TH pressure resistant outer pipe (waterproof type)

Structure and materials：    Electronic warehouse：Aluminum alloy profiles

                                              Measuring rod： Aluminum alloy

                                              Magnet： Slider magnet or floating magnet

                                              Magnetic ring：Standard magnetic ring or open magnetic ring

                                              Outer pipe pressure:  40MPa (continuous); 60MPa (peak value)

Install： Installation direction：arbitrary direction

             Thread form： metric M18×1.5 ，M20×1.5

             British system 3/4 “- 16UNF-3A

Electrical connection： Outlet type： waterproof connector or aviation plug

                                      Input voltage： 24 VDC (- 15 ~ + 20%)

                                      Polarity protection Maximum ：- 30VDC

                                      Overpressure protection： Maximum36VDC

                                      Working current ＜70mA (varies with measuring range)
